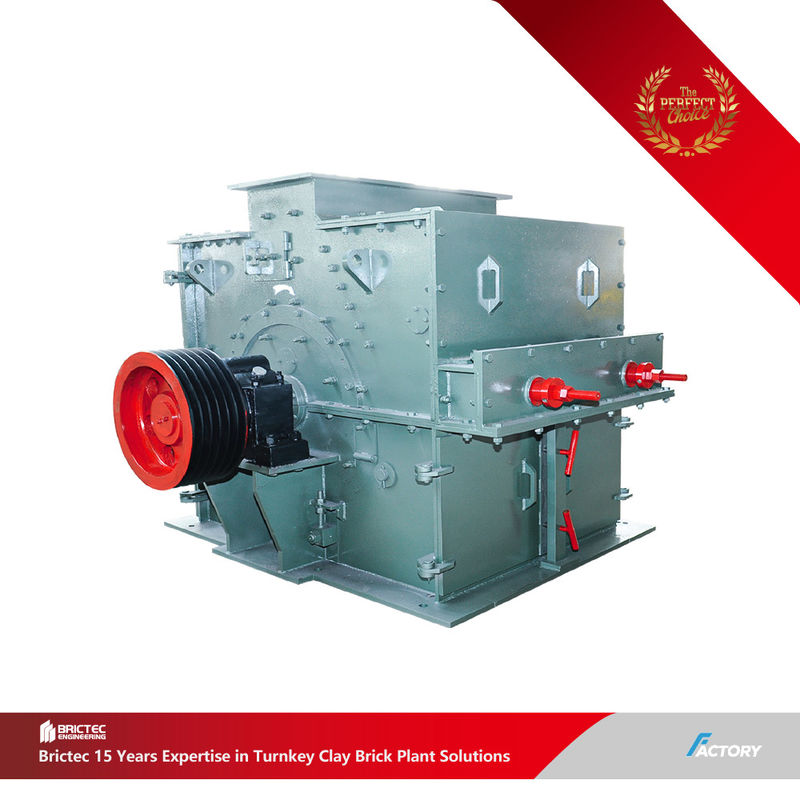

เครื่องบดหมัดอัตโนมัติสําหรับอ้อมดินอิฐวัตถุดิบ ประหยัดพลังงาน ISO รับรอง

บทนำอุปกรณ์:

เครื่องบดค้อนเป็นอุปกรณ์บดวัสดุที่บดวัสดุผ่านการกระแทก มีสองประเภท: โรเตอร์เดี่ยวและโรเตอร์คู่ โดยจะบดวัสดุโดยตรงที่มีขนาดอนุภาคสูงสุด 600-1800 มม. ให้เหลือ 25 มม. หรือต่ำกว่าในกระบวนการบดครั้งเดียว

การใช้งาน:

เหมาะสำหรับการบดวัสดุแข็งปานกลางในภาคส่วนอุตสาหกรรมต่างๆ เช่น ซีเมนต์ เคมี พลังงาน โลหะวิทยา และอื่นๆ เช่น หินปูน ตะกรัน โค้ก ถ่านหิน เป็นต้น สำหรับการดำเนินการบดขนาดกลางและขนาดละเอียด

ประเภท:

1. เครื่องบดโรเตอร์เดี่ยว: แบ่งออกเป็นประเภทย้อนกลับได้และย้อนกลับไม่ได้

2. เครื่องบดโรเตอร์คู่: มีโรเตอร์สองตัวเพื่อเพิ่มประสิทธิภาพการบด

3. รุ่นที่ใช้กันอย่างแพร่หลาย:เครื่องบดค้อนโรเตอร์เดี่ยวและเครื่องบดค้อนวงแหวนถูกนำมาใช้บ่อยที่สุดเนื่องจากความน่าเชื่อถือและการปรับตัวได้ในสถานการณ์การบดต่างๆ

พารามิเตอร์ทางเทคนิคหลัก:

หลักการทำงาน:

เครื่องบดค้อนส่วนใหญ่ใช้พลังงานจากการกระแทกในการบดวัสดุ ในระหว่างการทำงาน:

1. มอเตอร์ขับเคลื่อนโรเตอร์ให้หมุนด้วยความเร็วสูง ในขณะที่วัสดุเข้าสู่ห้องบดอย่างสม่ำเสมอ

2. หัวค้อนที่หมุนด้วยความเร็วสูงกระแทก เฉือน และฉีกวัสดุเพื่อทำลายวัสดุ

3. แรงโน้มถ่วงของวัสดุเองจะผลักดันวัสดุจากหัวค้อนที่หมุนไปยังแผ่นกั้นและแท่งตะแกรงภายในโครง

4. ด้านล่างโรเตอร์มีการติดตั้งแผ่นตะแกรง อนุภาคที่มีขนาดเล็กกว่ารูตะแกรงจะตกลงมาเพื่อปล่อยออก ในขณะที่วัสดุขนาดใหญ่เกินไปจะยังคงอยู่บนแผ่นตะแกรง ถูกกระแทกและบดอย่างต่อเนื่องโดยค้อนจนกว่าจะถึงขนาดที่ต้องการก่อนที่จะผ่านแผ่นตะแกรง

ส่วนประกอบสำคัญของเครื่องบดค้อน

1. โครง (ตัวเครื่องบด)
ประกอบด้วยตัวเครื่องส่วนล่าง ฝาครอบด้านบนด้านหลัง ผนังด้านข้างซ้าย และผนังด้านข้างขวา เชื่อมต่อกันด้วยสลักเกลียว มีช่องป้อนอาหารติดตั้งด้านบนและบุด้วยแผ่นสึกหรอเหล็กแมงกานีสสูง ตัวเครื่องส่วนล่างเชื่อมจากเหล็กโครงสร้างคาร์บอน พร้อมรองรับแบริ่งเชื่อมเหล็กแมงกานีสสูงสำหรับโรเตอร์ โครงรองรับน้ำหนักของอุปกรณ์ทั้งหมดและความสมบูรณ์ของโครงสร้าง

2. ระบบส่งกำลัง
มอเตอร์ขับเคลื่อนเพลาหลักโดยตรงผ่านข้อต่อยืดหยุ่น เพลาถูกรองรับโดยตลับลูกปืนลูกกลิ้งปรับแนวตัวเองทรงกลมที่อยู่ในบล็อกแบริ่งทั้งสองด้านของโครง

3. หัวค้อน
ส่วนประกอบการบดหลัก คุณภาพ รูปร่าง และวัสดุของหัวค้อนเป็นตัวกำหนดผลิตภาพของเครื่องบด พลังงานจลน์ของค้อนเป็นสัดส่วนโดยตรงกับน้ำหนัก—ค้อนที่หนักกว่าให้ประสิทธิภาพที่สูงกว่า โดยทั่วไปหล่อจากคอมโพสิตเหล็กแมงกานีสโครเมียมสูงหลายองค์ประกอบระดับพรีเมียม ซึ่งช่วยยืดอายุการใช้งานหลายเท่าเมื่อเทียบกับค้อนมาตรฐาน

ส่วนประกอบสำคัญของเครื่องบดค้อน

4. ชุดประกอบโรเตอร์
หน่วยการทำงานหลัก ประกอบด้วยเพลาหลัก, แผ่นค้อน, หมุด และค้อน ค้อนถูกจัดเรียงในสามแถว แขวนระหว่างแผ่นโดยใช้หมุด แผ่นปลายและน็อตล็อคป้องกันการเคลื่อนที่ตามแนวแกนของค้อนและแผ่น

5. ซับในกระแทก
ต้องเผชิญกับการกระแทกของวัสดุและการเสียดสีในระหว่างการทำงาน ซับในเหล่านี้หล่อจากเหล็กแมงกานีสสูง ชุบแข็ง และเสริมความแข็งแรงเพื่อให้มั่นใจถึงความทนทานต่อการสึกหรอและการกระแทกที่เหนือกว่า

6. แผ่นตะแกรง
ประกอบด้วยโครงตะแกรงรูปโค้งและแผ่นตะแกรง วางอยู่ใต้โรเตอร์เพื่อแยกวัสดุที่บดแล้วตามขนาด
