Shuttle Kiln for Clay Brick Making in Clay Block Factory and Tunnel Kiln in Clay Brick Making

การนําเสนอ:

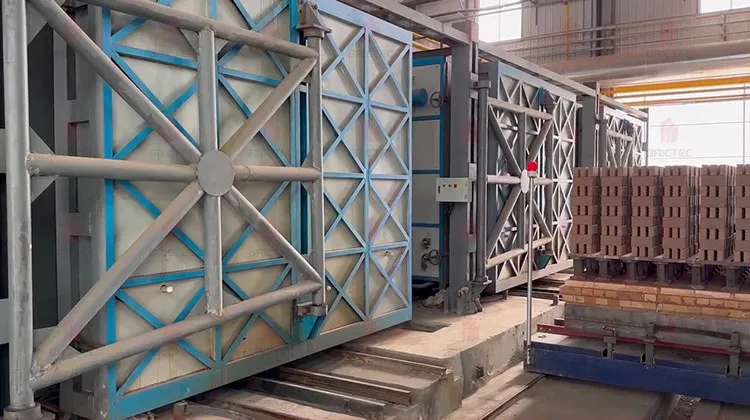

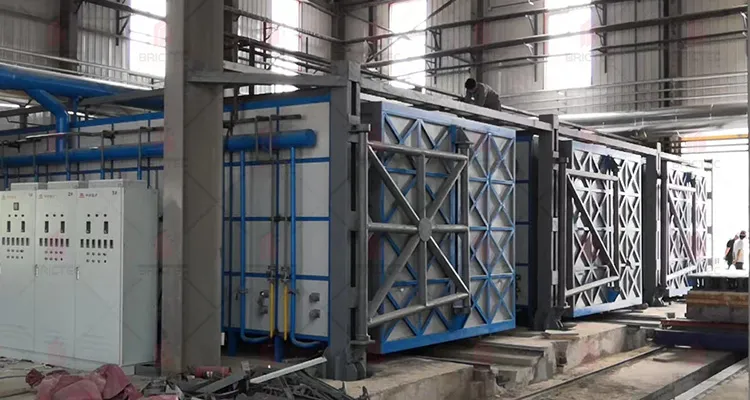

เตาเผาชันท์ (Shuttle furnace) เป็นเตาเผาที่ระยะสั้นอยู่ด้านล่างของรถยนต์ ซึ่งสามารถบรรทุกรถเตาเผาหนึ่งหรือหลายคันได้ เนื่องจากรถเตาเผาจะเคลื่อนย้ายเข้าออกเหมือนตู้ดังกล่าว จึงเรียกว่า "เตาเผาตู้"" ใช้กันอย่างแพร่หลายในเซรามิก, วัสดุก่อสร้างและอุตสาหกรรมที่เกี่ยวข้อง, เตาเผารถขนส่งเป็นที่รู้จักกันดีสําหรับผลประกอบการประปาที่ดีเยี่ยม, การกระจายอุณหภูมิ uniform, และผลประหยัดพลังงานที่น่าทึ่ง.
ราคาสินค้าของเราถูกปรับแต่งขึ้นตามความต้องการความจุในการผลิต และภาพวาดโครงการรายละเอียดของคุณ เพื่อให้แน่ใจว่าเป็นทางออกที่คุ้มค่าที่สุดสําหรับโรงงานอิฐของคุณ

1. รากฐานและโครงสร้าง (พารามิเตอร์อาจแตกต่างกันตามโครงการ)

(1) มูลนิธิ:
คอนกรีตเสริมเหล็ก 400 มิลลิเมตร (ฐาน 100 มิลลิเมตร C15 + คอนกรีตเสริมเหล็ก C20 300 มิลลิเมตร) โดยมีชั้นใต้ที่ผสมผสานกับดินปูน 3:7; ความจุของพื้น ≥ 8 t/m2

(2) ศพในเตาอบ:
โครงสร้างสแตนเลสที่เชื่อมด้วยความแข็งแรงสูงและผลงานต่อต้านการสั่นสะเทือน พร้อมกับแพลตฟอร์ม, ระดาน, รีลลิ่ง และท่าตรวจสอบเพื่อการทํางานและบํารุงรักษาที่สะดวกสบาย

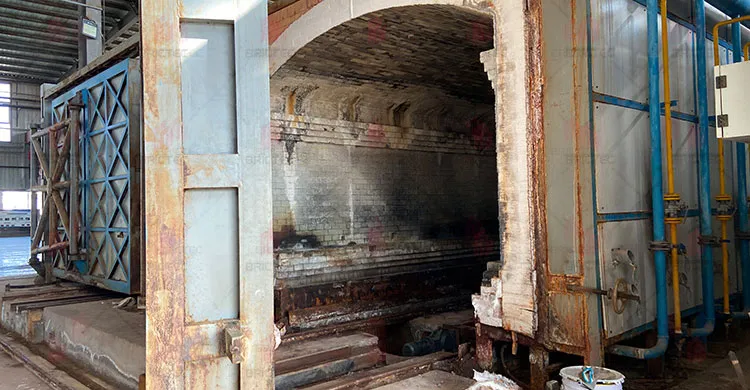

(3) ผนังเตาอบ:
โครงสร้างประกอบหลายชั้น (อิฐคอร์ดีอาริต-มูลลิต + อิฐอัลมิเนียสูงเบา + ใยเซรามิก + แผ่นเหล็ก) ความหนาประมาณ 500-520 มม.ให้ความคุ้มกันความร้อนและประสิทธิภาพที่ดี.

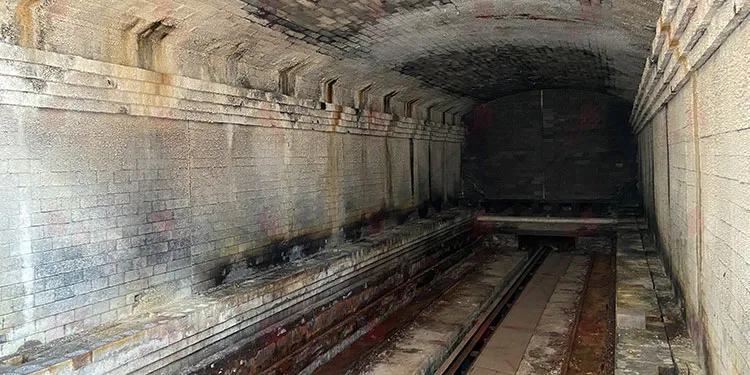

(4) หลังคาเตาอบ
การออกแบบหลังคาโค้ง ประกอบด้วยอิฐ JM26 cordierite-mullite, อิฐอัลลูมิเนียสูงเบาและผ้าห่มใยเซรามิก ความหนารวมประมาณ 565 มม.

2กล่องประตูและกล่องรถ

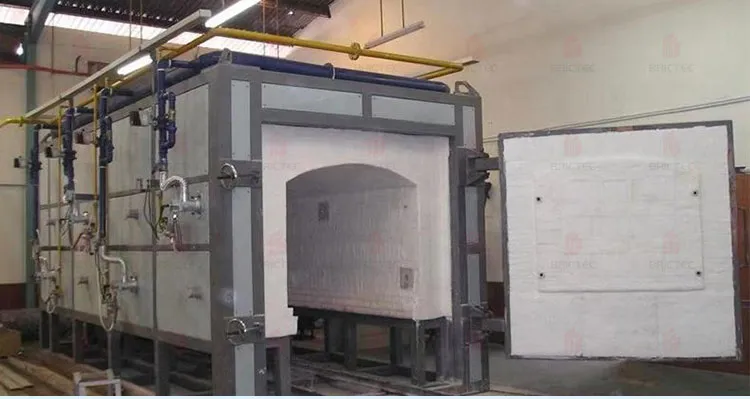

ประตูเตาอบ
เปลือกเหล็กที่มีการเคลื่อนไหวโดยการนําทางทางรถไฟ ผนังไฟที่เหมือนกันกับผนังเตาอบ หนาประมาณ 500 มิลลิเมตร

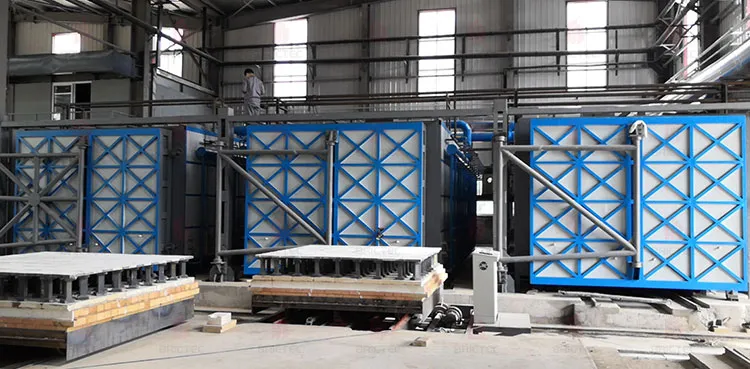

รถเตาอบ:
รามอัดด้วยเหล็กช่องและ I-beam, ติดตั้งล้อเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กพร้อมรถเตาอบ 4 คัน (ภายใน 2 คัน)2 ภายนอก)

3ระบบปิด

การปิดดีเยี่ยมทําให้อุณหภูมิเป็นแบบเดียวกันและประหยัดพลังงาน

· ช่องประตูเตาอบไปยังเตาอบ / รถ: เติมผ้าห่มใย + การปิด labyrinth

· รถเตาอบไปเตาอบด้านร่างกาย: ปิดอ่อนกล

· รถเตาอบไปยังผนังเตาอบด้านหลัง: เติมใยไฟที่ทนทานด้วยการปัดปัด

4ระบบการเผาไหม้

เครื่องเผา:
20 เครื่องเผาความเร็วสูง จัดเรียงตามผนังข้างล่าง กระโดดขึ้น ลายโหลดขนาดเล็กหลายจุด รับประกันความร้อนอย่างรวดเร็ว อุณหภูมิที่เท่าเทียมกัน และการเผาไหม้อย่างสมบูรณ์

ระบบควบคุม:
การไหลของก๊าซที่ควบคุมด้วยมือโดยเครื่องวัดการไหล; เครื่องเผาความเร็วสูงสั่นบรรยากาศ, ปรับปรุงความเหมือนกันของอุณหภูมิเตา

ระบบท่อ:

· ระบบอากาศ: ท่อท่อเหล็กดัดเหล็ก, การจัดสรรอากาศกลาง, แฟน 2 × 11 kW (การรอคอยหนึ่ง), แต่ละตัวมีเครื่องแปลงความถี่

· ระบบก๊าซ: ท่อเหล็กที่ไม่มีสายต่อ พร้อมวาล์วปิด, เครื่องกรอง, วาล์วความปลอดภัยโซเลโนอิด และวาล์วช่วย

5. ระบบระเหย

การออกแบบอากาศออกด้านล่างด้านหลัง: ก๊าซร้อนไหลขึ้นผ่านการทําความร้อนด้วยการกระชับกระบวนการ, จากนั้นผ่านช่องลมใต้รถเตาอบไปยังช่องออก, สุดท้ายถูกสกัดออกโดยแฟนตรอัดลม
อุปกรณ์พร้อมพัดลมไอ 2 × 15 kW (หนึ่งเครื่องรอคอย) พร้อมเครื่องปรับอากาศเย็นและการติดตามอุณหภูมิเพื่อการทํางานอย่างปลอดภัย

6. คุณสมบัติการควบคุมและการทํางาน

· เครื่องเผา 20 เครื่อง แบ่งออกเป็น 5 โซนอุณหภูมิ มีระบบควบคุมอัตโนมัติเพื่อให้ความร้อนเป็นแบบเดียวกัน

· ผลิตภัณฑ์ที่บรรจุ / ถอนออกจากเตาอบ ลดความเข้มข้นแรงงานและการสูญเสียความร้อน

· การใช้พลังงานที่ต่ํากว่า เมื่อเทียบกับเตาอบล่างแบบดั้งเดิม

· สามารถยืดหยุ่นสําหรับกระบวนการเผาผลาญที่แตกต่างกัน

7ข้อดีสําคัญ

· ความเหมือนกันของอุณหภูมิที่ดีเยี่ยม เหมาะสําหรับการเผาที่มีคุณภาพสูง

· การปิดดีเยี่ยมป้องกันการรั่วไหลของอากาศ ปรับปรุงประสิทธิภาพพลังงาน

· โครงสร้างที่แข็งแกร่งและทนทาน มีการบํารุงรักษาง่ายและอายุการใช้งานยาวนาน

· เครื่องเผาไฟความเร็วสูงและการวางแผนที่ปรับปรุงให้แน่ใจว่าการเผาไฟอย่างสมบูรณ์แบบและการทําความร้อนอย่างรวดเร็ว
